Informazioni di Base.
Model No.
LZW32-10
Isolante medio
Resina epossidica
Installazione
Tipo di estensione
Magnetico Struttura Circuit
Tipo monostadio
Principio Trasformazione Voltage
Tipo elettromagnetica
altitudine
Should Not Exceed 4000m
temperatura ambiente
-25ºc-40ºc
corrente nominale secondaria
5a o 1a
frequenza nominale
50 hz o 60 hz
Pacchetto di Trasporto
Export Box
Marchio
DGG
Origine
China
Codice SA
8504311000
Capacità di Produzione
100000PCS/Year
Descrizione del Prodotto

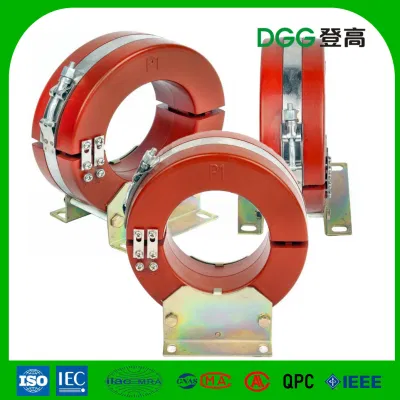

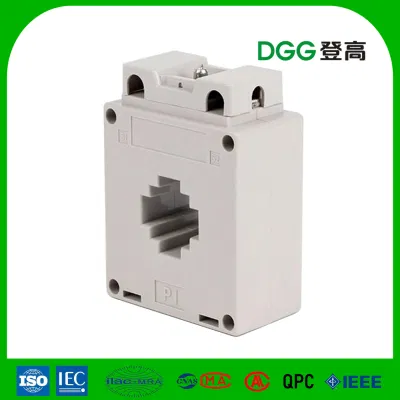

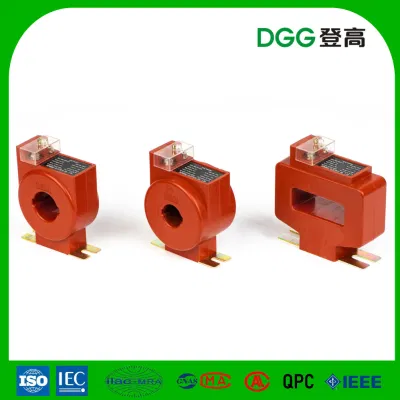

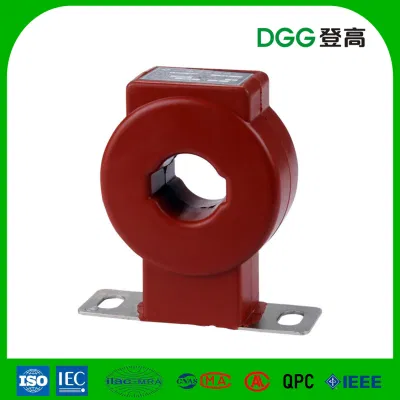

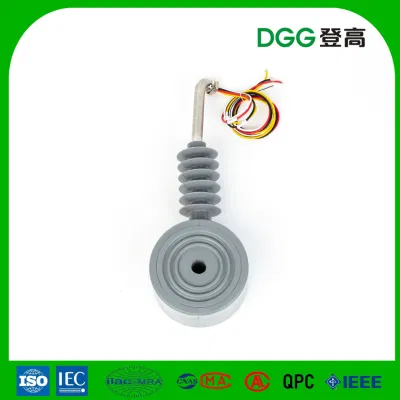

Foto del prodotto
![]()
![]()
Generale
Questo tipo di trasformatore di corrente adotta una struttura completamente rivestita in gomma siliconica, è applicabile per sistemi di commutazione di interruttori automatici a vuoto e sistemi di alimentazione con frequenza nominale di 50 Hz o 60 Hz e tensione nominale fino a 10 kV inclusi, utilizzati per la protezione del relè, il suo livello di classe è 10P
È conforme agli standard GB 20840.1 - 2010 Instrument trasformatori
Parte 1: Prescrizioni generali, trasformatori per strumenti GB 20840.2 - 2014
Parte 2: Requisiti aggiuntivi per i trasformatori di corrente e i trasformatori di corrente JJG 313-2010
Modello e significato
Condizioni di utilizzo normali
Parametri tecnici
Tabella 1: Parametri del rapporto di trasformazione
Descrizione e installazione
Generale
Questo tipo di trasformatore di corrente adotta una struttura completamente rivestita in gomma siliconica, è applicabile per sistemi di commutazione di interruttori automatici a vuoto e sistemi di alimentazione con frequenza nominale di 50 Hz o 60 Hz e tensione nominale fino a 10 kV inclusi, utilizzati per la protezione del relè, il suo livello di classe è 10P
È conforme agli standard GB 20840.1 - 2010 Instrument trasformatori
Parte 1: Prescrizioni generali, trasformatori per strumenti GB 20840.2 - 2014
Parte 2: Requisiti aggiuntivi per i trasformatori di corrente e i trasformatori di corrente JJG 313-2010
Modello e significato
Condizioni di utilizzo normali
- Altitudine: Non deve superare i 4000m
- Temperatura ambiente: -25ºC ~ +40ºC
- Sito relativo all'aria: Interno.
Parametri tecnici
- Standard di conformità: GB/T 20840.1&3 e IEC61869-1&2
- Livello di isolamento: 12/42/75kV
- Fattore di potenza:cosφ=0.8(ritardo)
- Corrente secondaria nominale: 5 A o 1 A.
- Frequenza nominale: 50 Hz o 60 Hz
- Peso: 15kg
Tabella 1: Parametri del rapporto di trasformazione
| Primario nominale Corrente (A) | Corrente secondaria nominale (A) | Combinazione di classi | Uscita nominale (VA) | Livello di isolamento |
| 100-200-300 | 5 | 10P10 | 1.25/2.5/3.75 | 12/42/75 |
| 200-300-400 | 2.5/3/3.75 | 12/42/75 | ||
| 200-400-600 | 5/7.5/10 | 12/42/75 | ||
| 20 (sequenza di azzeramento) | 1 | 3 | 0.1 | 12/42/75 |
Descrizione e installazione
