Informazioni di Base.
Model No.
LZZBJ9-10
Isolante medio
Resina epossidica
Installazione
Tipo di estensione
Magnetico Struttura Circuit
Tipo monostadio
Principio Trasformazione Voltage
Tipo elettromagnetica
livello di isolamento
12/42/75kv
corrente nominale secondaria
5a o 1a
frequenza nominale
50 hz o 60 hz
fattore di potenza
CosΦ=0.8(Lag)
altitudine
Should Not Exceed 1000m
Air Relative Site
interno
Pacchetto di Trasporto
Export Box
Marchio
DGG
Origine
China
Codice SA
8504311000
Capacità di Produzione
100000PCS/Year
Descrizione del Prodotto

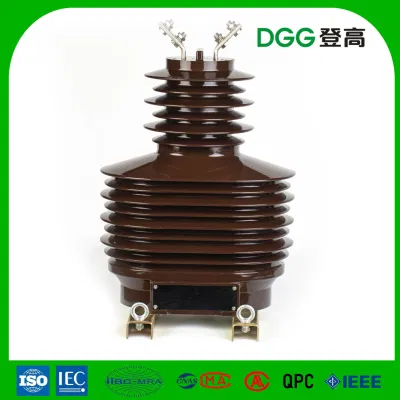

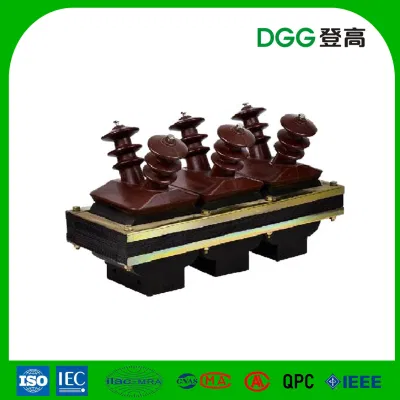

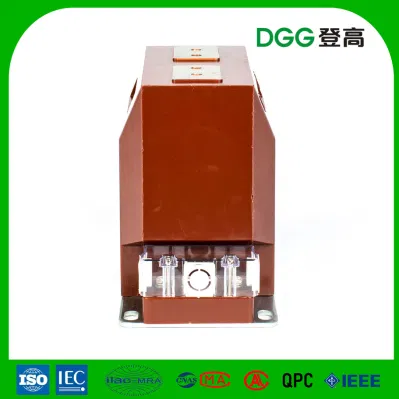

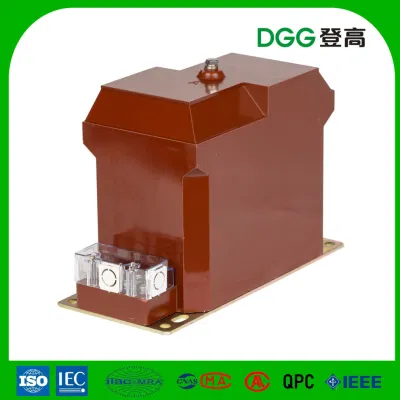

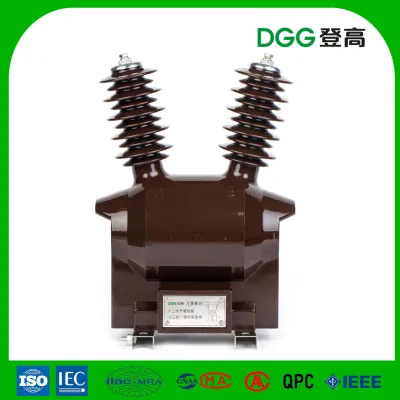

Foto del prodotto
Generale
Questo tipo di trasformatore di corrente adotta il getto a vuoto in resina epossidica e la struttura del montante completamente chiusa, è applicabile per sistemi di potenza con frequenza nominale di 50 Hz o 60 Hz di tensione nominale fino a 10 kV inclusi, utilizzati per la misurazione dell'energia elettrica, la misurazione della corrente, E la protezione del relè, può essere una combinazione arbitraria di classi 0,2S, 0.2, 0.5 e 10P.
È conforme agli standard GB20840.1-2010 trasformatori per strumenti-parte 1: Requisiti generali, trasformatori per strumenti GB 20840.2-2014-parte 2: Requisiti aggiuntivi per trasformatori di corrente e trasformatori di corrente per strumenti JJG 313-2010. Parametri tecnici
Uso ambientale normale
Avviso di ordine
1. Specificare il modello e la versione corrente, ad esempio LZZBJ9-10A3G 100/5
2. Specificare la classe di precisione e l'uscita nominale; ad esempio 0,2 S 10 VA
3. Vi preghiamo di contattarci se vi sono requisiti specifici.
4. Specificare la quantità dell'ordine e il tempo di consegna
Generale
Questo tipo di trasformatore di corrente adotta il getto a vuoto in resina epossidica e la struttura del montante completamente chiusa, è applicabile per sistemi di potenza con frequenza nominale di 50 Hz o 60 Hz di tensione nominale fino a 10 kV inclusi, utilizzati per la misurazione dell'energia elettrica, la misurazione della corrente, E la protezione del relè, può essere una combinazione arbitraria di classi 0,2S, 0.2, 0.5 e 10P.
È conforme agli standard GB20840.1-2010 trasformatori per strumenti-parte 1: Requisiti generali, trasformatori per strumenti GB 20840.2-2014-parte 2: Requisiti aggiuntivi per trasformatori di corrente e trasformatori di corrente per strumenti JJG 313-2010.
- Livello di isolamento: 12/42/75kV
- Fattore di potenza:cosφ=0.8(ritardo)
- Corrente secondaria nominale: 5 A o 1 A.
- Frequenza nominale: 50 Hz o 60 Hz
- Peso: 21kg
| Corrente primaria nominale(A) | Classe di precisione | Uscita nominale (VA) | Termico nominale a breve termine Corrente(kA/s) | Livello di isolamento nominale(kA) |
| 5 | 0,2 S. 0.2S/0.5 0.2S/0.5/10P10 0,2S/10P10 | 10 10/10 10/10/15 10/15 | 0.36 | 0.9 |
| 10 | 0.72 | 1.8 | ||
| 15 | 1.08 | 2.7 | ||
| 20 | 1.44 | 3.6 | ||
| 25 | 1.8 | 4.5 | ||
| 30 | 2.16 | 5.4 | ||
| 40 | 2.88 | 6.3 | ||
| 50 | 3.6 | 7.2 | ||
| 60 | 4.32 | 8.1 | ||
| 75 | 5.4 | 13.5 | ||
| 80 | 5.76 | 14.4 | ||
| 100 | 7.2 | 18 | ||
| 120 | 8.64 | 21.6 | ||
| 150 | 10.8 | 27 | ||
| 200 | 14.4 | 36 | ||
| 250 | 18 | 45 | ||
| 300 | 21.6 | 54 | ||
| 400 | 28.8 | 63 | ||
| 500 | 36 | 72 | ||
| 600 | 43.2 | 108 | ||
| 800 | 57.6 | 120 | ||
| 1000-1500 | 72 | 144 |
Uso ambientale normale
- Altitudine: Non deve superare i 1000 m.
- Temperatura ambiente: -5ºC~+40ºC
- Umidità relativa dell'aria: Inferiore o uguale al 85%
- Sito relativo all'aria: Interno
Avviso di ordine
1. Specificare il modello e la versione corrente, ad esempio LZZBJ9-10A3G 100/5
2. Specificare la classe di precisione e l'uscita nominale; ad esempio 0,2 S 10 VA
3. Vi preghiamo di contattarci se vi sono requisiti specifici.
4. Specificare la quantità dell'ordine e il tempo di consegna
