Descrizione del Prodotto

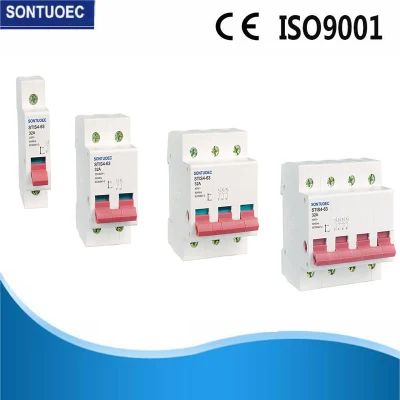

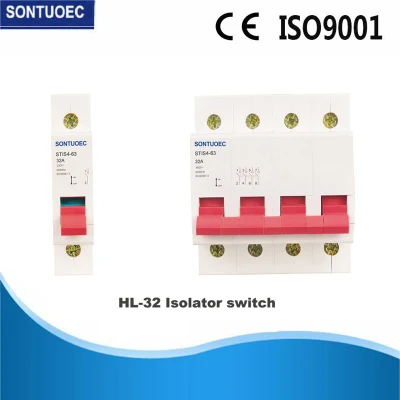

Interruttore isolatore CA 100A a 2 poli
1.applicazione
Sezionatore a bassa tensione CA:
Con una capacità di riscaldamento dinamico superiore, viene utilizzato principalmente come interruttore principale sia per la scatola delle apparecchiature elettriche con montaggio terminale che per la
scatola di montaggio illuminazione, e per controllare vari motori e piccoli apparecchi elettrici, ha unfunzione di protezione
di sovraccarico o cortocircuito.
2.dati tecnici principali
Tensione nominale (V): 1 polo: 230 V; 2, 3, 4 poli: 400 V.
Corrente nominale dei viaggi (A): 16, 25, 32, 40, 63;80, 100,125
Conformità allo standard : IEC60947-3
4)durata meccanica: 30, 000 volte per 16 a 32A, 20, 000 volte per 40 a 63A, 10, 000 volte per 80 a 125A.
5)durata elettrica: 30, 000 volte per 16 a 32A, 20, 000 volte per 40 a 63A, 10, 000 volte per 80 a 125A.
6) collegamento filare: 50m*m.
Corrente nominale di durata breve : 2000 A.
8) capacità nominale di esercizio ridotta: 30 poll.
Installazione integrata
| Nome prodotto | Interruttore di isolamento(sezionatore/ sezionatore) |
| Palo | 1P 2P 3P 4P |
| Corrente nominale | 16,25A, 40A, 63 A; 80 A, 100 A, 125 A. |
| Tensione nominale | 1P: AC230 V. 2P,3P.4P:AC400V |
| Tensione di isolamento UI | 690 V. |
| Tensione nominale di resistenza agli impulsi (1.2/50) Uimp | 6 KV |
| Corrente nominale di resistenza ai cortocircuiti Icw | 12 lire/1 sec. |
| Capacità nominale di creazione di cortocircuiti ICM | 20 le/0,1 s. |
| Capacità nominale di produzione e di rottura | 3Ie,1,05Ue,cosφ=0.8 |
| USA categoria | AC-21B,AC-22A |
| Vita elettrica | 1500 |
| Vita meccanica | 8500 |
| Grado di inquinamento | 3 |
| Temperatura di conservazione | -35ºC~ + 70ºC |
| Altitudine di installazione | <2000 m. |
| Capacità massima di cablaggio(nm²) | 16 (20 A~63 A) 50(80 A~125 A) |
| Coppia massima limite | 2.0 (20 A~63 A) 3.5(80 A~125 A) |
3.dettaglio imballaggio
Peso netto prodotto : 67g/palo
2. Quantità d'imballaggio: 12 pz/scatola, 20 pz/scatola, 240 pz/scatola.
3. N.W: 16 KG/CARTONE
4. G.W: 17 KG/CARTONE
A. Accettiamo TT, 30% di deposito e 70% di saldo prima della spedizione
D 2. Come è il tempo di consegna?
R. di solito ci vorranno circa 25 giorni per la produzione
Q3.potrebbe offrire forma A o C/o?
R. non è un problema. Possiamo preparare i documenti relativi all'ufficio affari di Flegale o ad un altro ufficio per richiedere questo certificato.
D4.si accettano OEM?
R. solitamente, utilizzando il nostro marchio SONTUOEC; se avete buona quantità, è accettato per OEM.
